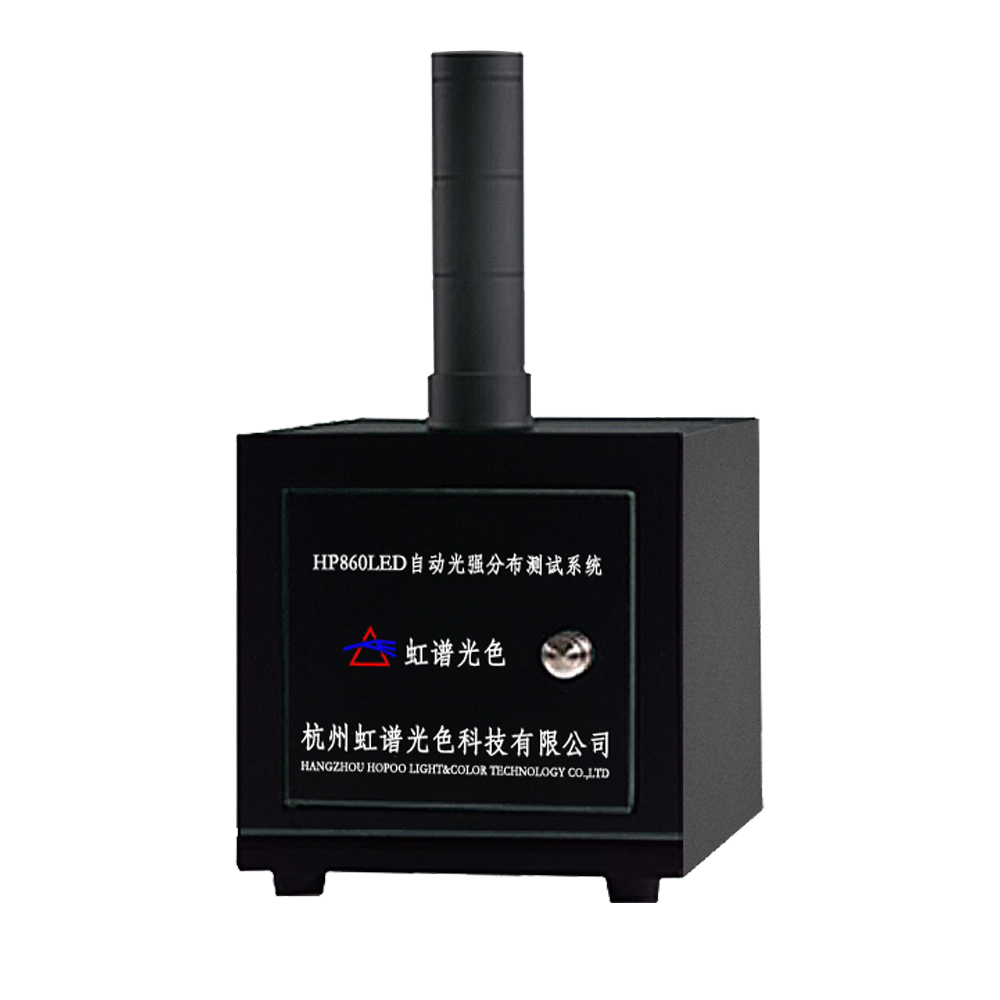

HP860LED光强分布自动测试仪

HP860LED光强分布自动测试仪

LED（发光二极管）由于其具有发光强度高、功耗低、寿命长等独特的优点，被认为是 21 世纪最有发展前景的新型光源，已被广泛的应用于各行各业。白光 LED 的出现使 LED 作为 照明光源的前景更为广阔，LED 将逐步取代传统光源成为照明光源的主角。

LED 的光电性能直接反应了 LED 作为光源的品质，对于研制和生产 LED 有着非常重要的 意义。对此，本公司研制了 HP821 光电性能测试仪，该仪器具有用户自设定正向工作电流， 电压，光强，光通量定标，自校零功能。可用于测量 LED 的正向电流，正向电压，反向漏电 流，光强，光通量等参数。

HP821 LED 光电电性能分析仪具备以下特点：

1、 一台仪器实现对 LED 的四个主要参数（光强、光通量、正向电压及反向漏电流）进行 测量；

2、 光强测量条件符合国际标准（CIE pub.No.127 条件 A 或 B），以便测试结果进行相互对 比交流；

3、 测光探测器修正水平高，达到国家一级标准；

4、 各种测试条件参数均使用按键操作设定，没有机械电位器调节；

HP860LED光强分布自动测试仪技术参数：

1、 角度测量范围：－90°～＋90°

2、 角度测量精度：±0.2°

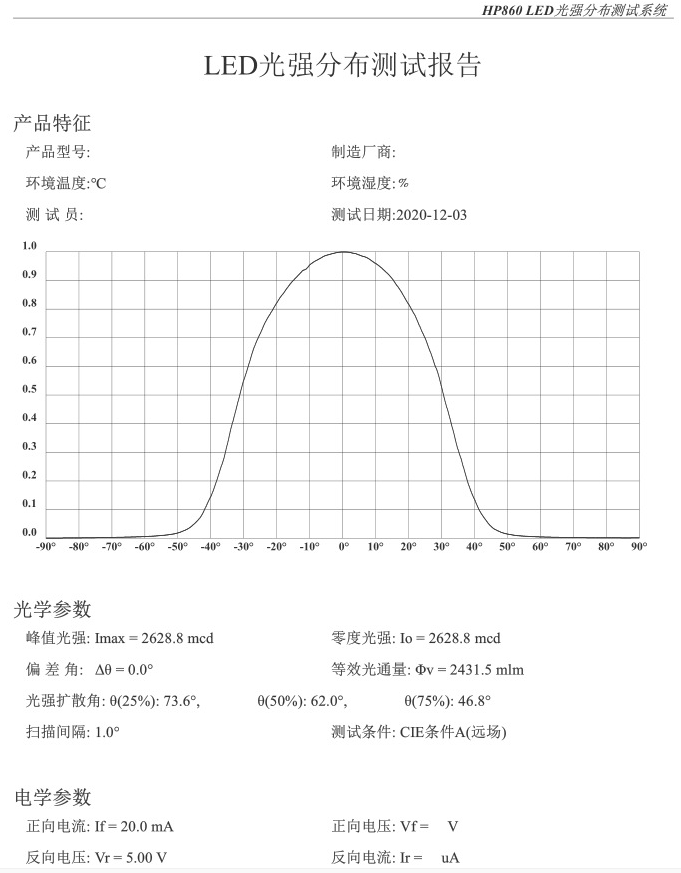

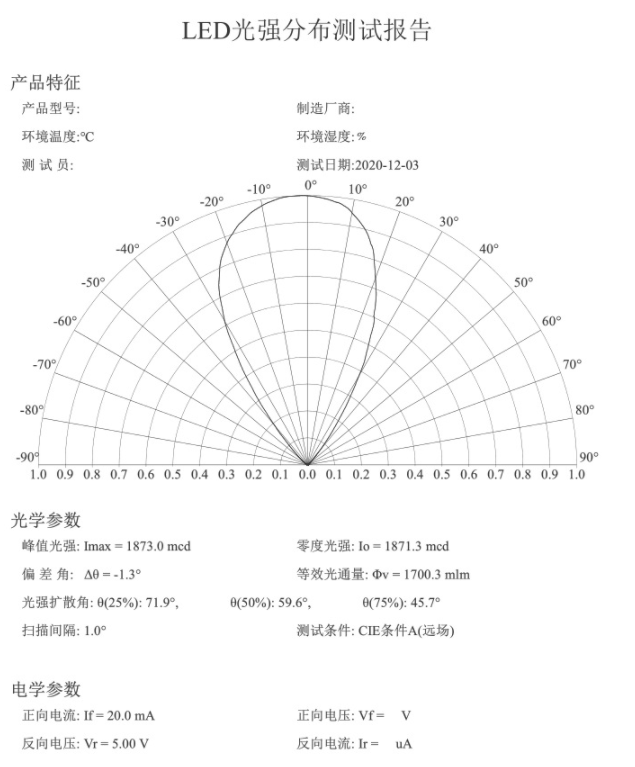

3、 自动绘制光强空间分布曲线（极坐标和直角坐标）

4、 自动测定光束角：常用的半强度角以及 1/4 强度角和 3/4 强度角

5、 光强测量范围：1mcd～300.0cd

6、 辐射功率测量范围：1uw/cm2～999.9kuw/cm2

7、 电参数测量精度：0.5 级;光度测量精度：5%

8、 正向电流 IF：0.1～800.0mA 正向电压 VF：0.1～20.00V

9、 反向电流 IR：0.01μA～200.0μA 反向电压 VR：0.1～20.00V

10、 反向击穿电流 IS：0.01μA～200.0μA； 反向击穿电压 VS:0.1V～200.0V

11、 工作电源：

(1) 供电电压：AC 220V±10%

(2) 电源频率：50Hz/60Hz

(3) 功耗：35VA

12、 工作环境要求：

(1) 允许工作环境温度：0℃～40℃

(2) 正常测量最佳温度：25℃±5℃

(3) 相对湿度：≤65％R.H

13、 尺寸和重量： (1) 尺寸：(长×宽×高)500mm×205mm×230mm (2) 重量：10kg
