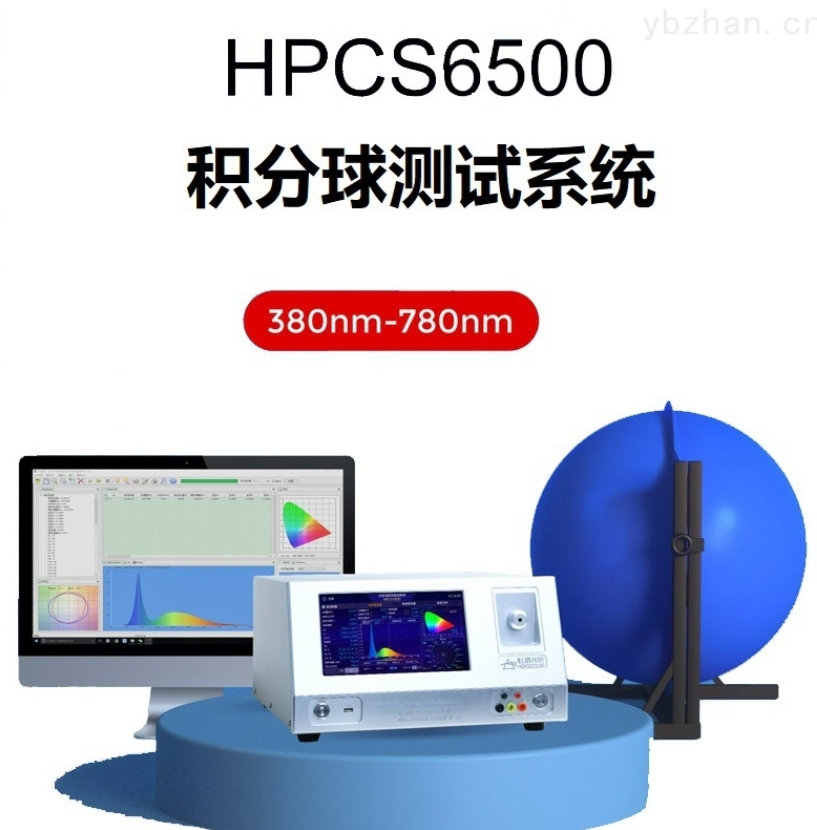

HPCS6500快速积分球光谱测试系统

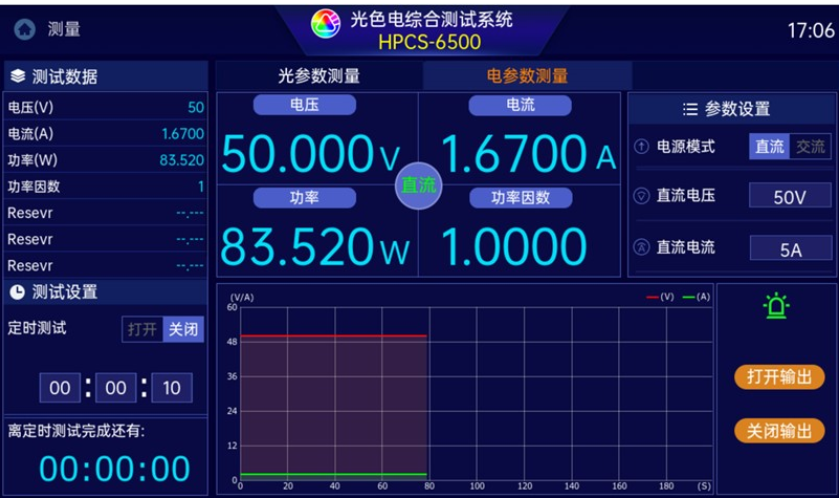

HPCS6500快速光谱辐射计，用于GB50411-2019《建筑节能工程质量验收标准》，测试照明初始光效，色温，显色指数，照明设备功率，功率因数和谐波含整机采用合铝金机箱，内嵌高速处理器，10.1寸彩色液晶屏，全屏电容触摸，方便人机交互。系统内置光谱分析仪，精密直流稳压恒流电源，精密交流变频测试电源，高精度电参数测量仪，一台机器就是传统的5台机器组成的测试系统。无需电脑即可直接操作使用。

详情介绍

HPCS6500快速光谱辐射计包含以下组成部件：

1）高精度光谱分析仪380-780nm

2）定制光纤

3）精密直流稳压恒流电源60V,5A

4）精密交流变频测试电源1KVA

5）谐波型电参数测量仪

HPCS6500快速光谱辐射计可测量参数：

  测试相对光谱功率分布，色品坐标，主波长，色纯度，峰值波长，色温，显色指数，半宽度，光通量（配积分球），辐射功率，红色比，色容差等参数，满足照明委员会CIE对光和颜色测量要求。

技术指标：

1.光栅：高性能精密衍射凹面光栅；

2.探测器：HAMAMATSU（日本滨松）背照式精密阵列CCD；

3.积分时间：10μs-10s；

4.主要光学参数：

波长范围：350nm-800nm(可扩展到紫外200nm或红外1100nm)

波长准确度：±0.3nm；

光学带宽：2nm；

杂散光：<0.1%

色品坐标准确度：±0.0015（标准色光下），±0.0003（标准A 光源下）；

色品坐标重复性：±0.0002x，±0.0003y（恒温蓝光LED）

光通量测量范围：0.01 lm-200,000 lm（配不同积分球）；

光度准确度：一级

5.A/D转换：16bit 1.25MHz AD；

2）精密直流稳压恒流电源

1. 输出范围：电压0－60.000V，电流0－5.000A；最大功率：150W

2. 电流表量程：0.5A/1A/ 2.5A/5A

3.  电压表测量范围：5V/10V /30V/60V

4.电流表分辨率：0.0001A；

5. 电流表准确度：±(0.02%读数+0.01%量程+1字)

6.电流输出准确度：±(0.05&读数+0.2mA)

3）精密交流变频测试电源

1.  输出功率： 1KVA

2.输出电压：输出范围：0V～150V；0V～300V

3. 谐波失真：≤2% 阻性负载满载

4. 输出电流（1）最大输出电流：8.4A（0V～150V）/4.2A（0V～300V）

5. 适应复杂：阻性负载，感性负载，整流负载（对于感性负载与整流负载应降额使用）

6. 输出频率

4）高精度电参数测量仪

1.   电流表精度：±（0.4%读数+0.1%量程+1个字）

2. 电流表分辨力：0.001A（0.001A～9.999A）

0.01A （10.00A～99.99A）

3.  电流表量程：1A/5A/10A

4. 电压表精度：±（0.4%读数+0.1量程+1个字）

5. 电压表分辨力：0.1V

6. 电压表量程：30V/70V/150V/300V

7.   功率表测量精度：±[0.4%读数+（0.1/PF）%量程+1个字]

8.   功率表分辨力：0.1W（0.1W～999.9W）；1W（1.000KW以上）

9.    功率因数测量精度：±[0.001/读数+0.001×（1+0.02f）+1个字]

10.  功率因数表分别力：0.001

11.  电流的总谐波失真、总谐波电压、总谐波电流、总谐波功率、2-50次各次谐波的有效值和相对值。
