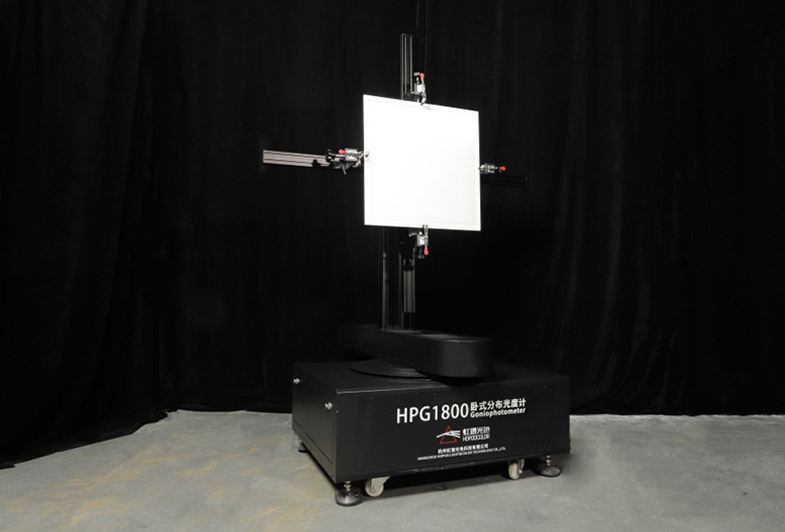

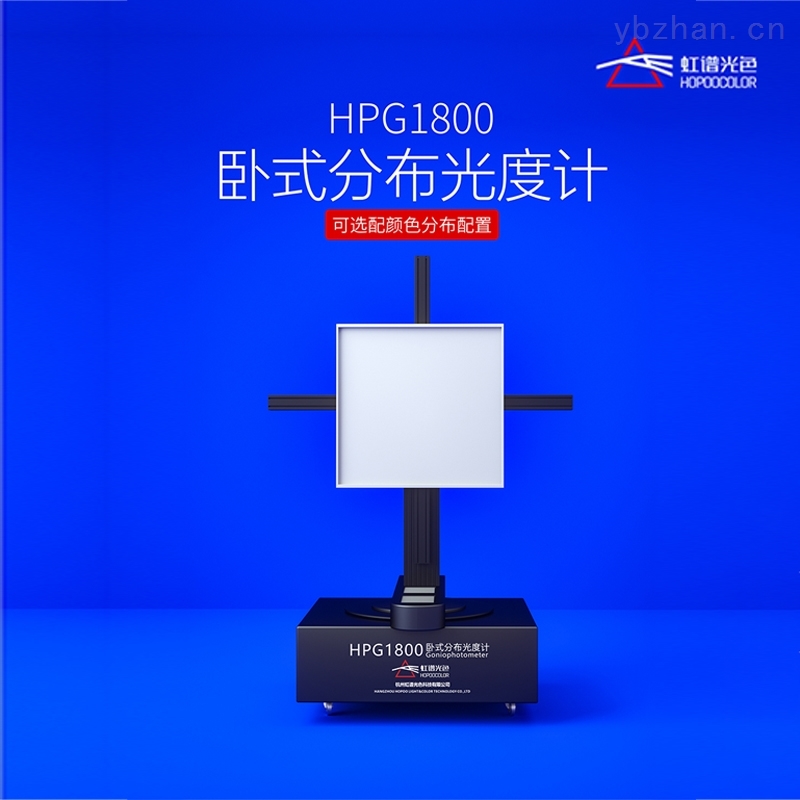

虹谱光色分布光度计配光曲线测试仪HPG1800光强光效测试

一、HPG1800LED光强分布测试仪主要参考标准：

1、LM-79-2008 固态照明产品的电气和光度测量认定方法;

2、GB/T9468-2008 灯具分布光度测量的一般要求;

3、LB/T 001-2008 整体式LED 路灯的测量方法;

4、GB/T 24824-2009 普通照明用LED模块测量方法;

5、GB/T7002-2008  投光照明灯具光度测试 ;

6、CIE 69 Methods of Characterizing Illuminance Meters and Luminance Meters；

7、CIE 70-1987 The measurement of absolute luminous intensity distributions；

8、CIE 121-1996 The photometry of goniophotometer of luminaries；

9、CIE 84 Measurement of luminous flux；

10、IESNA LM-75 Goniophotometer Types and Photometric Coordinates；

二、HPG1800LED光强分布测试仪主要技术指标

光强测试仪转台参数：

1、主轴和灯具轴采用贵金属光纤点刷结构的导电滑环，可360度连续无回隙运转测量无须为防止绕线而来回旋转，不绕线；

2、采用高转速、高转矩、低噪音、低振动的三相混合式步进电机；

3、垂直轴旋转范围：-180°～180°或0°～360°旋转；

4、水平轴旋转范围：-180°～180°或0°～360°旋转；

5、角度精度：0.1 度，分辨率：0.01度；

6、具有激光瞄准器，使被测灯具中心与旋转台旋转中心重合；

7、灯具最大尺寸：1.2×0.6米；

8、灯具最大重量：30kg(含夹具) ；

9、灯具供电测量采用4线制：2路10A导电滑环用于供电，2路2A用于测量电压；

10、转台控制线和灯具供电线长度：6米，特殊要求可加长；

三、光强测试仪光度参数：

1、恒温探头（恒温点35±1度，恒温精度±0.1度）；

2、V(λ)修正精度：CIE标准级（f1’<0.03）;

3、照度测量范围：0.001 lx 至200 klx , 5档自动量程;

4、最大测试距离：2米到30米；

5、高稳定带遮光光栅的探头支架，高底可调，上下和左右倾角可调；

6、光度探头连接线长度：20米（特殊要求可加长）；

四、丰富的软件功能:

1、控制旋转台旋转，采集灯具的光强分布数据，计算灯具的光度数据及坐标系的转换；

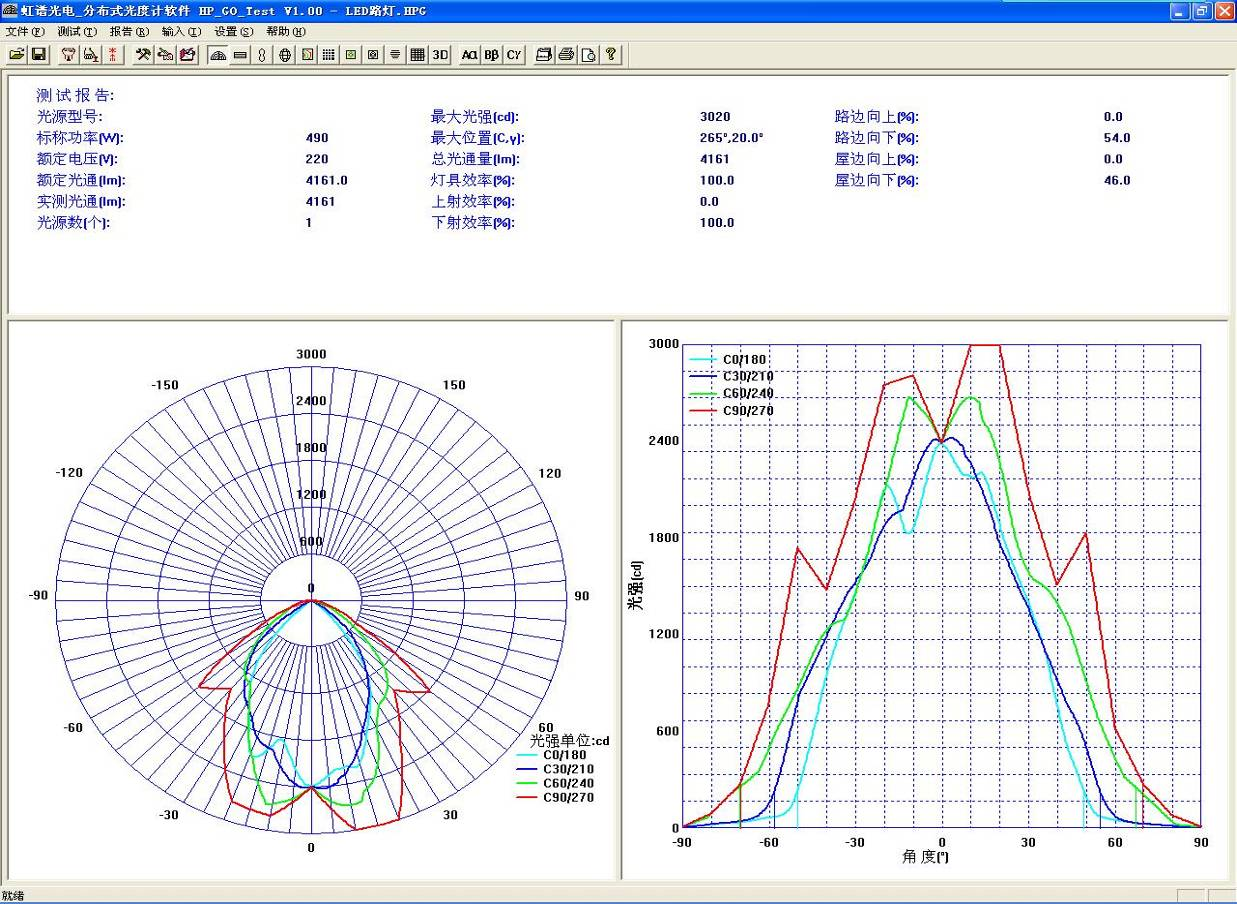

2、包括空间光强分布、任意截面上的光强分布曲线（可分别用直角坐标系或极坐标系显示）、空间等光强曲线、平面等照度分布曲线、亮度限制曲线、环带光通量、眩光等级、灯具效率、有效发光角、上射光通比、下射光通比、灯具总光通量、有效光通量、利用系数。

3、导出符合国内外标准的灯具文件，可直接的导入照明设计软件，格式说明如下：

（1）HPG虹谱光色HPG系列分布光度计测试数据文件格式；

（2）IES IESNA 北美标准格式,包括95版和2002版;

（3）LDT EULUMDAT德国标准（欧洲）格试文件；

（4）CIE CIE照明委员会标准格式；

4、根据被测灯的类型，如路灯及室外灯、室内灯或投光灯等，输出相应的打印报告，可直接保存为PDF文件，便于交流存档等。

五、实验室要求

1、测试距离：探测器到旋转台旋转中心的距离，根据被测灯具的出光口尺寸和出光角度选择适合的测试距离。根据CIE推荐要求，一般测试距离要求大于最大出口尺寸的10倍以上，对于出光角度较小的灯具要在20倍以上。对于角度较大，尺寸也较大的灯，如1.5米直管日光灯等，应不小于5倍以上。

2、暗室尺寸：最小要求2.5米（宽）×3米（高）×7.5米（长，测试距离+2米）；

3、灯具旋转台和光度探头之间应放置多个光栏隔板，用于阻挡杂散光（根据暗室的尺寸可提供暗室及隔板示意图）；

4、整个暗室的墙壁、天花板和地板、中间的光栏隔板都喷涂亚光漆，反射率越低越好；

5、控制室不需要涂黑，用于放置控制机柜及电脑等，控制室和暗室之间须留一道门和一个小窗，便于操作和观察；暗室示意图如下：
